拨码开关在中央空调多联外机的设置与运用

文章出处:东莞市宏聚电子五金制品有限公司 人气:-发表时间:2019-11-22 14:37:00

“DIP拨码开关”在中央空调多联外机的设置与运用。



四代多联室外机拨码开关说明(第一章):


通讯地址设置



通讯地址设置包括:室内机地址设置、线控器地址设置、室外机通讯地址设置、室外模块数量设置以及转接板通讯地址设置。



通讯系统的连接及拨码设置:

模块拨码开关示例图



拨码开关控制器(带RJ-45接口)




( 注: 黑色部分为拨杆) 图示“1、2 ” 的地址分别为:“ON,ON”。


1、外机主板的地址码、数量码、转接码出厂都是在“ON”方向,默认为一台主机。


2、将拨码开关正确拨到位,禁止拨在中间位置。


3、将开关拨到“ON”的方向表示“ON”,相反方向表示“OFF” 。



举例说明:

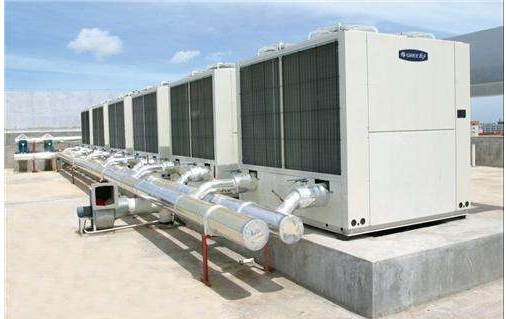

实际安装如何外联室外空调怎么设置呢

三台模块化主机,地址码、数量码、转接码分别怎么设置呢?


按照图片内容1号外机主板的三个拨码开关应该是:

地址码(Address)为1号,也就是两位拨码开关不动,拨码位置是“ON、ON”方向,数量码(Out)为3台,两位拨码开关为“ON、OFF”,转接码和地址码一样。

按照图片内容2号外机主板的三个拨码开关应该是:

地址码(Address)为2号,第一位拨码开关拨到数字方向,拨码位置是“OFF、ON”方向,数量码(Out)为3台,两位拨码开关为“ON、OFF”,转接码和地址码一样。

按照图片内容3号外机主板的三个拨码开关应该是:

地址码(Address)为3号,第二位拨码开关拨到数字方向,拨码位置是“ON、OFF”方向,数量码(Out)为3台,两位拨码开关为“ON、OFF”,转接码和地址码一样。


各房间都由DIP拨码开关控制器设置与运用。

警告:


1、模块化系统模块间必须连接通讯线。


2、模块化系统必须遵循以上拨码设置方法进行设置。


3、每个转接板最多只能连接16台室内机。


4、以上拨码完成,整机断电以后重新上电设置方有效。


5、如果不按上述操作将导致机组严重损坏。


6、以上图示黑色部分表示拨码杆拨到的位置。


7、打胶的拨码开关为出厂设置,严禁更换,如果更改将会导致机组故障。


8、主板容量码是不能修改的。




注意:所有拨码完成之后必须断电、上电操作一次,拨码才会生效。

施工


以上就是“东莞宏聚电子”对格力中央空调多联机拨码开关设置方法,希望能帮到你。
