空调四代直流变频多联机"拨码开关"原理操作方法

文章出处:东莞市宏聚电子五金制品有限公司 人气:-发表时间:2019-11-25 09:36:00


格力四代直流变频多联机上共有三组拨码------功能码、地址码和容量码,调整功能码可对


机组的控制、模式、功能等进行设置;调整地址码可设置各内机和手操机器对应关系;


调整容量码可以对内机的能力需求进行设置。

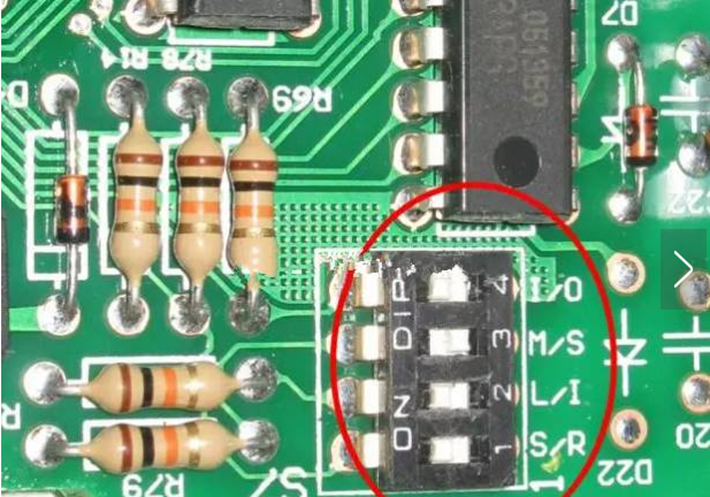

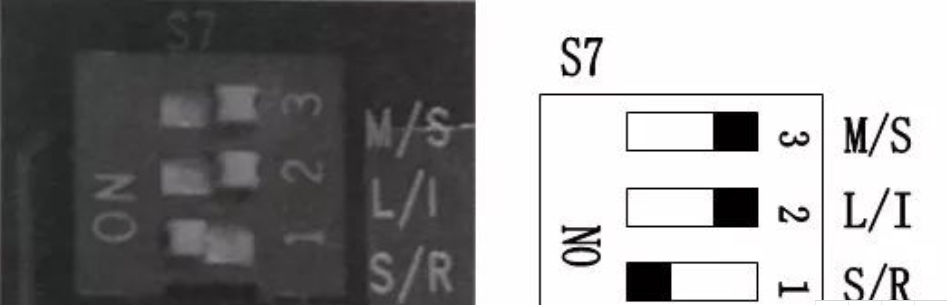

出厂默认设置如下图:

注意:功能码“S7” 在内机主板上,只有当用户需求更改默认功能设置时才操作,否则请维持默认设置。




各功能拨码具体功能叙述如下:

拨码开关1(S/R)------记忆模式设置,包括上电待机模式和上电恢复运行模式。


上电待机模式是指机组恢复供电后,保持此前的设置参数但不自动运行,


该设置为出厂默认设置(拔码开关拔至“ON”位)。


例如:断电前某内机的设置参数为高风档、24°C,恢复供电后,机组处于待机状态。


手动开机后设置参数仍为高风挡,24°C。


上电恢复运行模式是指机组恢复供电后,不但保持此前的设置参数,而且可以自行启动运行。


但若断电前已为关机状态,则恢复供电后也为关机状态。




拨码开关2(L/I)------控制方式设置,包括线控方式和遥控方式。线控方式是指通过线控器


(手动操作)控制室内机的运行,该设置为出厂默认设置(拨码开关 拨至“ON”位);


当设置为线控方式时,S7上“记忆模式”设置和“主从内机”设置功能拨码无效,该两项设置


可直接在线控器上设置。


遥控方式是指通过遥控器控制室内机的运行,设置为遥控方式时,必须在S7上设定其功能拨码。


注意:如果普通风管式内机,人为的控制方式改为“遥控”就是把拨码设置到“1”位,


内机手操器立马显示“E6”通讯故障。




拨码开关3(M/S)------主从内机设置,是指内机运行模式的主从设置,主要使用在需要优先


满足使用需求的人群(例如领导、病人等)。


出厂默认设置均为从主内机(拨码开关至“1”位)。(这是唯一个在数字方向的功能码)。


当所有内机设置均为从内机时,外机按先开机的从内机模式运行,后开机的从内机


模式,如果跟先开机的模式冲突,系统将报“E7”模式冲突故障,后开内机无法运行,


此时机组运行由先机的从内机决定。


当只有一台内机设置为主内机时,此时无论主内机是否是先运行内机,从内机的


模式只要与主内机模式冲突,则从内机都会报模式冲突故障(主内机关机模式除外)


机组优先控主内机模式运行。



当有多台内机设置为主内机时,机组以地址码小的主内机模式为主运行模式,当地址码最小的主内机


由关机状态变为运行状态时,其余主内机或从内机模式应与其模式保持一致,否则将报模式冲突故障。


因此,当有多台主内机时,应按优先级高低以此将机组地址码由低到高设置。



拨码开关4(I/O)------环境温度采集点设置,该设置主要用于空调区域温度和机组


回风温度相差较大时使用,而且该设置只有在接有接收头温度采集设置。


出厂默认设置为回风口温度点采集(拨码开关 拨至“ON”位)。



拨码开关5(L/H)------高低压静压风机设置,该设置包括高静压风机和低静压风机设置,根据工程需要


调整。


出厂默认设置为低静压风机(拨码开关 拨至“ON”位)。



注意事项:


1、以上设置必须在断电状态下拨码设置;


2、功能码拨码开关分3位码、4位码和5位码,4位或5位码只用于风管机(包括多联风管和一拖一风管机);


3、“控制方式设置”为“L”时,记忆模式设置和“主/从”内机设置“功能码拨码”无效;控制方式设置


为“I”时,该功能码拨码设置有效。


4、将拨码开关正确拨到位,禁止拨在中间位置。将开关 拨到“ON”的方向表示“0”,相向方向表示“1”。


5、拨码后,请注明机组地址码。




以上就是“东莞宏聚电子”对格力中央空调多联机拨码开关设置方法,希望能帮到你。
