轻触开关封装、出厂顺序、装配讲解

文章出处:东莞市宏聚电子五金制品有限公司 人气:-发表时间:2019-09-10 17:05:00

轻触开关是随着电子技术的发展而发展起来的第四代开关产品。当用于符合操作力时,压力开关功能关闭并连接到开关的操作方向。卸下压力后,开关关闭并打开。触控开关的结构是基于改变金属弹片的强度来实现开/关。那么,关于轻触开关的封装、规格、装配这几个要点又是怎样的呢?宏聚电子针对这三个要点在本篇文章内进行详细讲解。

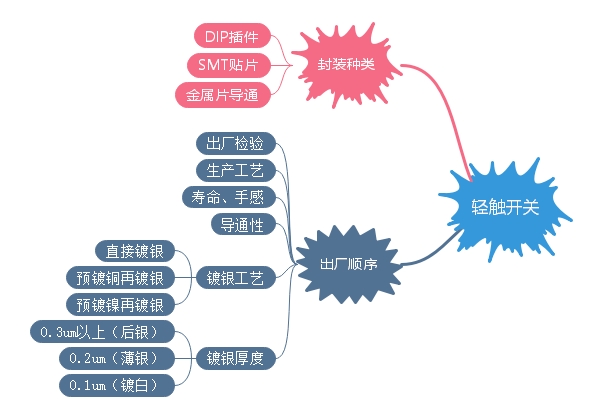

轻触开关封装、出厂顺序、装配讲解

首先了解下轻触开关封装种类


  封装一、DIP插件。


  封装二、SMT贴片;


  封装三、只需轻触开关的金属片导通工作,延长一段时间后开关自动关闭。 主机板上的切换开关用于控制系统中的各种部件或电路。


  其次了解轻触开关出厂顺序


  规格一、出厂检验:出厂检验的方法和项目也影响最终轻触开关的品质,比如是外观、手感、导通、电阻等项目是抽检或是全检,比如一些大厂要求的废品率是PPM来衡量的或零缺陷,就要在出厂检验设置全检后还要设置抽检或品质稽查等工序。


  规格二、生产工艺:有了配件之后最终影响品质的就是组装工艺,组装工艺要靠生产公司的管理能力、员工质量意思和品质保证能力等因素决定,不同保证能力出来的最终产品品质肯定不同,现在市场组装方法有人工和机器,因为目前的自动化能力再提升之中,所以各有优劣:机器组装成本低但产品品质低,人工组装成本高但品质也高。


  规格三、寿命和手感是轻触开关的行程和弹片的配合决定的,行程越短声音越轻寿命越长,行程越长则反之,在固定的弹片工艺情况下,主要看行程或声音决定轻触开关的寿命。


  规格四、导通可靠性关键影响因素是接触点的结构,因为轻触开关的功能是接触点和弹片进行接触导通,那么接触点的接触面越大越好,接触面由结构决定。


  规格五、轻触开关的防护性、可焊性、导通可靠性、寿命、手感、生产工艺和安装尺 寸等方面因素决定 首先为引脚基材,轻触开关的引脚基材为黄铜或磷铜(低档次的为铁),为降低接触电阻,引脚基本上镀银处理,银遇空气中的SO2气体会氧化,直接影响开关的可焊性和接触电阻,所以高品质的轻触开关首先要在引脚的基材镀银厚度和镀银工艺方面进行控制到位,市场上镀银优劣顺序如下:


  镀银工艺:基材直接镀银、基材预镀铜再镀银、基材预镀镍再镀银、基材镀银后是否有进行保护剂处理或开关是否具备防尘防水功能非常关键,不然即使最好的镀银处理,开关也会被氧化。


  镀银厚度:0.3um以上(后银)、0.2um(薄银)、0.1um(镀白) 。


  接下来,就是轻触开关装配问题


  1.轻触开关端子在进行焊接时,假如在端子上施加负荷,会导致松动、变形以及电特性劣化的可能,这些都是因条件的不同而产生的,请在使用时注意。


  2.运用通孔印刷电路板及推选之外的电路板时,因为热应力的影响而产生变化,所以必须严格对焊接条件进行充分的确认。


  3.进行两次焊接时,请在首次焊接部分恢复到常温之后再进行。连续加热可能使外围部变形,端子的松动,脱落及电特性降低。


  4.关于焊接的条件设定,需要确认实际批量生产条件。


  5.产品以直流的电阻负载为前提设计制造的。使用其它负荷[感应性负荷(L),电容性负荷]时,请另行确认。


  6.印刷电路板安装孔及模式,请参照产品图中记载的推荐尺寸。


  7.开关请用于直接由人操作按开关的结构。请不要用于机械性的检测功能。


  8.轻触开关操作时,如果施加规定以上的负荷,开关将有被损坏的可能。请注意不要在开关上施加规定以上的力。


  9.请避免从侧面按操作部的用法。


  10.对于平轴杆型,尽量按下开关中心部。对于铰链结构,按下时轴杆按动位置将移动,请特别注意。


  11.开关安装后,因其他零部件的粘结剂硬化等通过蓄热硬化炉时,请与专业人士联系。


  12.如果使用开关的整机的周围材料产生腐蚀性气体,将有可能造成接触不良等现象,所以请事先进行充分的确认。


  13.碳接触点具有因推压负荷接触电阻发生变化的特性。用于电压分压回路等时,请在充分确认之后使用。


  14.关于密闭型以外的型号,对异物的侵入,请充分注意。


  以上就是关于轻触开关封装、规格、装配问题的详细介绍。
