按键开关的种类、结构与外形有哪些?

文章出处:东莞市宏聚电子五金制品有限公司 人气:-发表时间:2023-02-24 10:01:00

按键开关可能是电气电路中最简单的元件,但它确实控制着整个控制电路的命脉,所以也被称为“主令开关”。那么,按键开关厂家:按键开关的种类、结构与外形有哪些?

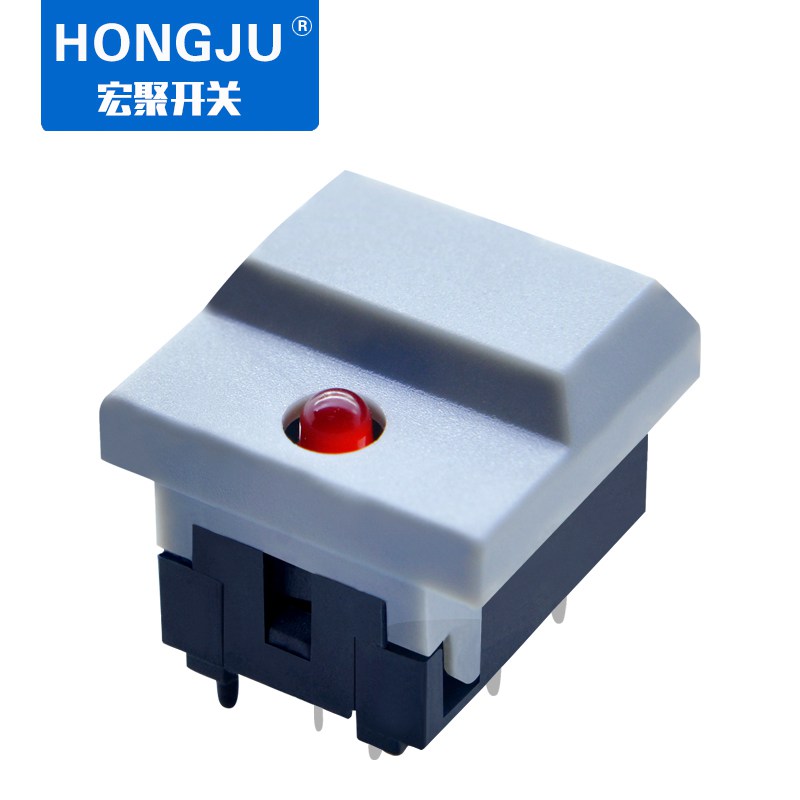

按键开关

  按键开关的种类、结构与外形有哪些?

  1、通常,按键开关由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆和外壳组成。当按钮不受外力作用(即静态)时,可分为停止按钮(即动断按钮)、启动按钮(即动合闸按钮)和复位按钮(即动合闸和动断触头相结合的按钮)。当按钮受到外力时,触点的通断状态发生变化:静态下常开触点闭合,静态下常闭触点断开。

  2、按钮用符号“SB”表示,分为常闭按钮开关、常开按钮开关、复合按钮开关三种。当按钮未被按下时,常闭静触头A和B在回位弹簧的作用力下通过内部金属动触头连接;按钮按下时,动触头与常闭静触头分离,A、B断开;释放按钮时,触点自动复位(闭合状态)。

  按键开关的原理是什么?

  1、按键开关是用来切断和接通控制电路的低压开关电器。按钮触点的额定电流为5A。因此,通过操作按钮开关控制的电路属于小电流电路。

  2、有单极通断开关或双极通断开关,按动能和用途可分为启动按钮、复位按钮、检查按钮、控制按钮、限位按钮等。有两种按钮:开-关(常开)和关-关(常闭)。微型按钮由导电橡胶或金属片作为导体制成,可用作小型晶体管收音机、遥控器、验钞机等产品的状态选择开关。

  3、按键是旧标准中使用的一个术语,新标准(GB2900 18)简称按钮。

  按钮开关的种类有哪些?

  1、开启式按钮开关:嵌装固定在开关板、控制柜或控制台的面板上,代号为k。

  2、保护按钮开关:带有保护外壳,可以防止内部按钮部件受到机械损伤,也可以防止人接触带电部件。代号是h。

  3、防水按钮开关:带密封外壳,可防止雨水侵入,代号s。

  4、防腐蚀按钮开关:可防止化学腐蚀性气体侵入,代号为f。

  5、防爆按钮开关:可用于含有爆炸性气体和粉尘的场所,不会引起爆炸传播,如煤矿等场所,代号b。

  6、旋钮式按钮开关:用手转动操作触点,有开和关两个位置。一般是面板装的,代号是x。

  7、钥匙按钮开关:插入钥匙旋转操作,可防止误操作或由专人操作。代号是y。

  8、应急按钮开关:红色大蘑菇按钮头向外突出,用于紧急情况下切断电源,代号为J或m。

  9、组合按钮开关:多个按钮的组合,代号e。

  10、联锁按钮开关:多个触点相互联锁,代号为C。
